风冷模块机组水系统的管道设计图哪里有? [复制链接]

Rank: 1

电梯直达

楼主

发表于 2015-6-14 21:28:03 来自手机 |只看该作者 |倒序浏览

水系统风冷模块管路设计图谁有？

分享到: QQ空间 腾讯微博 腾讯朋友

Rank: 6 Rank: 6

沙发

发表于 2015-6-15 00:00:12 |只看该作者

本帖最后由空调维修王者于 2015-6-15 00:00 编辑

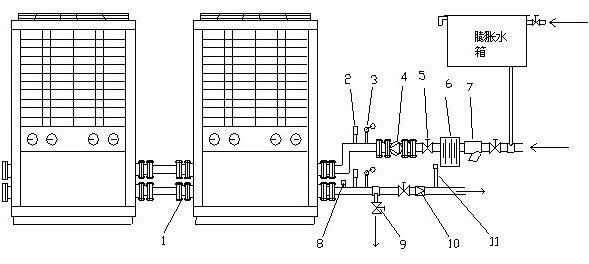

这是风冷模块机组空调水的系统设计,仅供参考

1.软连接 2.温度计 3.压力表 4.水泵 5.截止阀

6.电子水处理仪 7.过滤器 8.靶式流量开关 9.放水阀 10.止逆阀
